E104 KW10 Kurzwellenempfänger

E104 KW10 Kurzwellenempfänger
Datenblatt
E104 KW10 Specs.pdf
PDF-Dokument [955.7 KB]
E104 KW10 Kurzwellenempfänger

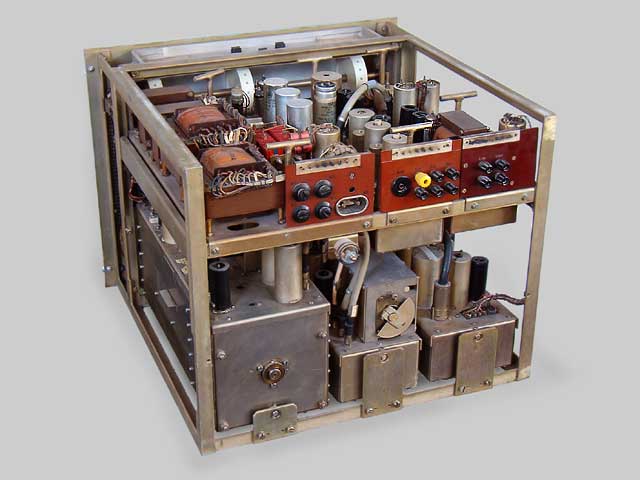

Chassisansicht
E104 KW10 Chassis.jpg
JPG-Datei [34.3 KB]
E104 KW/10 Blockschaltbild
E104KW10 Blockschaltbild.pdf
PDF-Dokument [374.2 KB]
E104 KW/10 Beschreibung
E104KW10 Manual.pdf
PDF-Dokument [5.6 MB]
E104 KW/10 Abgleichplan
E104KW10 Abgleichplan.pdf
PDF-Dokument [223.9 KB]
E104 KW/10 Regelschema
E104KW10 Regelschema.pdf
PDF-Dokument [213.9 KB]
E104 KW/10 Skalenmechanik
E104KW10 Skalenmechanik.pdf
PDF-Dokument [207.9 KB]
E104 KW10 Kurzwellenempfänger

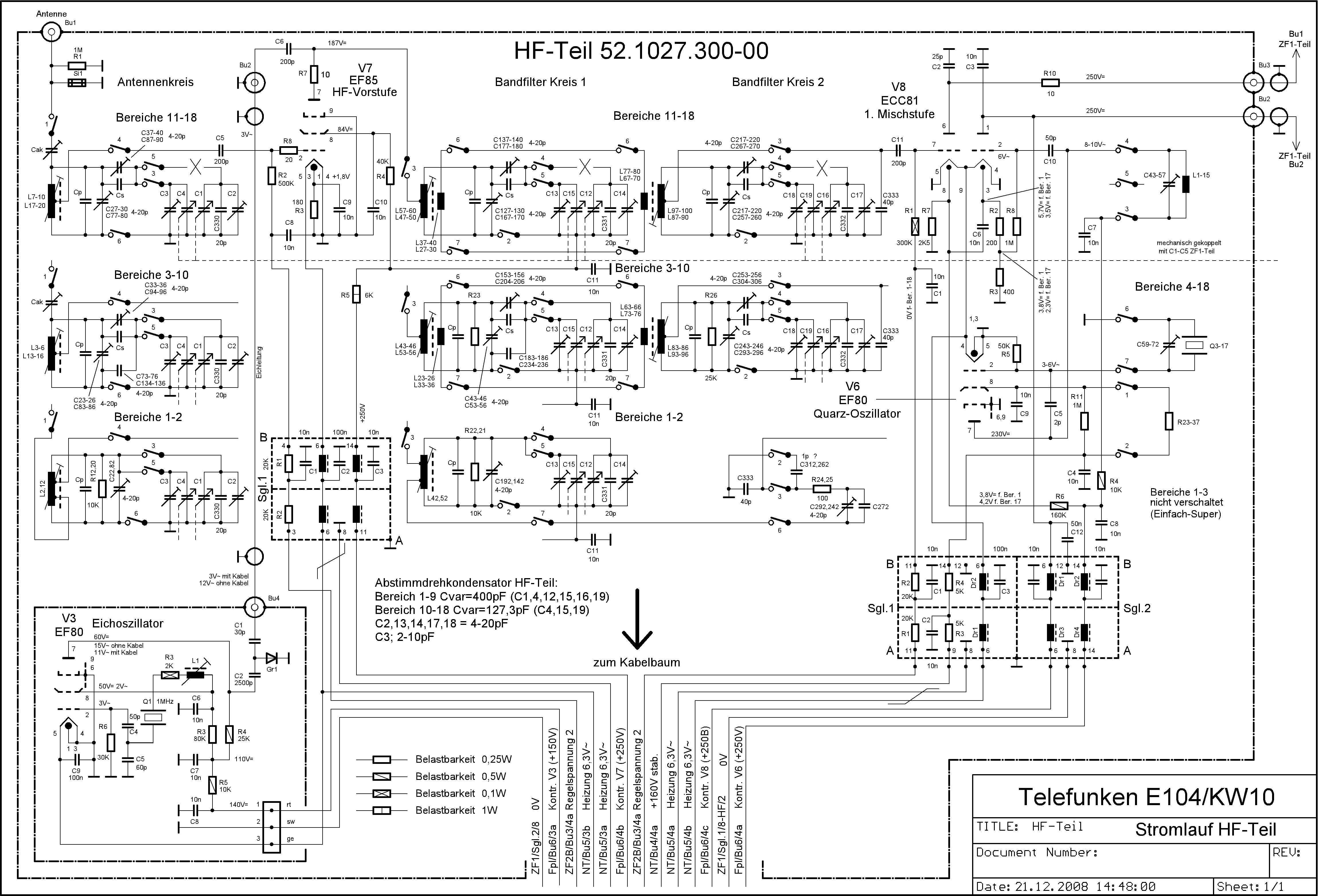

Stromlaufplan HF-Teil
JPG-Datei [950.7 KB]
E104 KW10 Kurzwellenempfänger

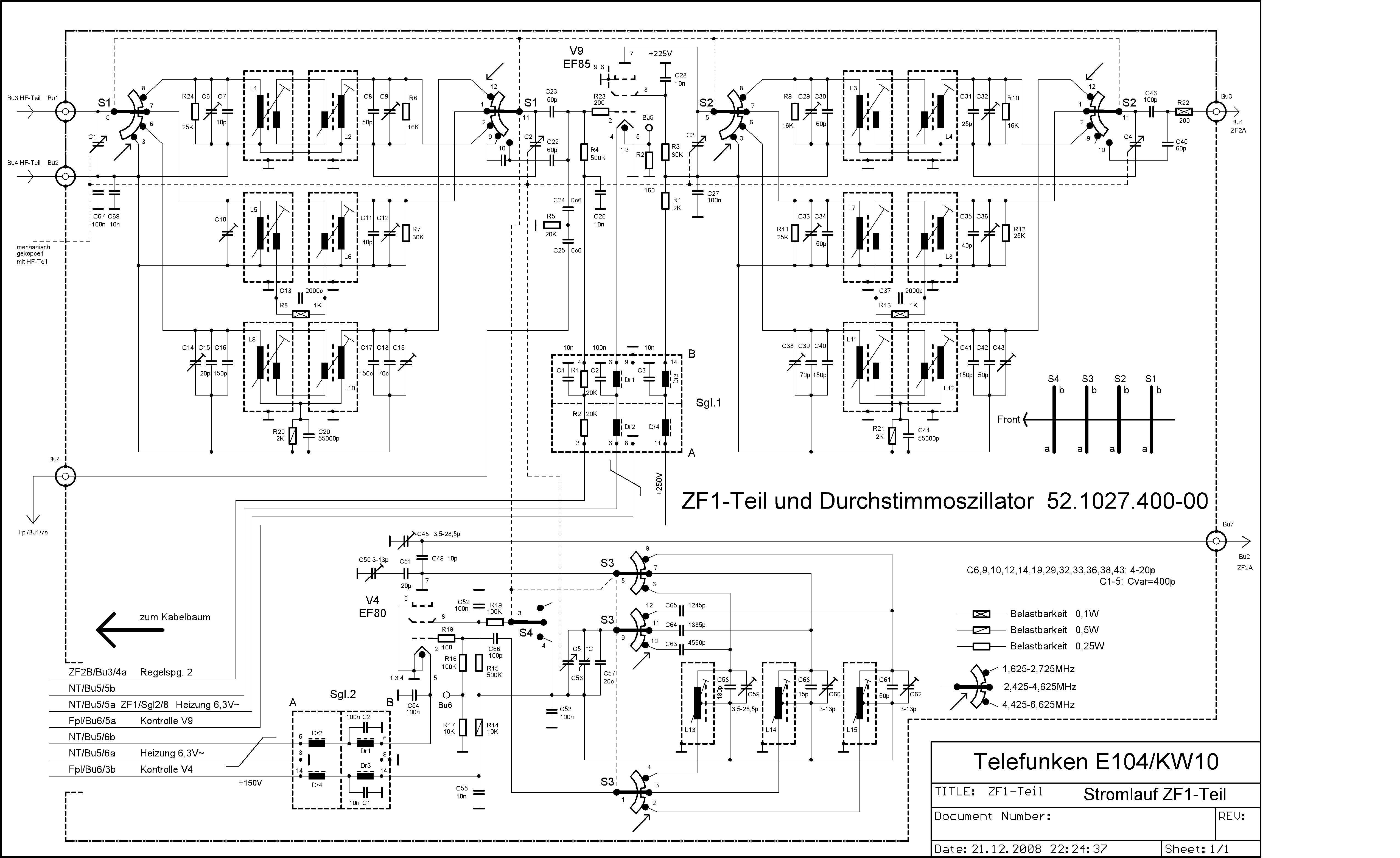

Stromlaufplan ZF1-Teil
E104 KW10 ZF1-Teil.jpg
JPG-Datei [812.2 KB]
E104 KW10 Kurzwellenempfänger

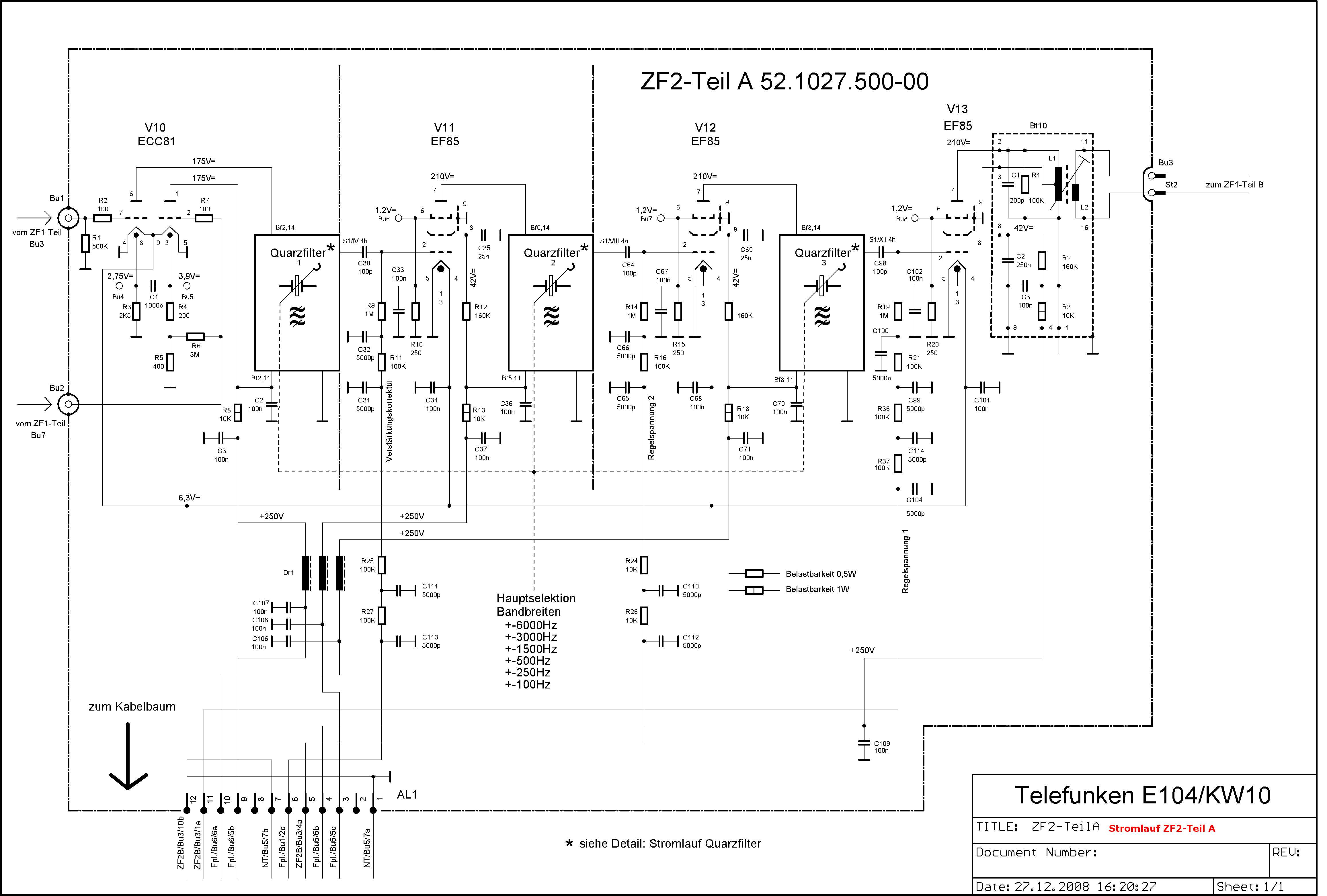

Stromlaufplan ZF2-Teil A
E104 KW10 ZF2-Teil A.jpg
JPG-Datei [559.5 KB]
E104 KW10 Kurzwellenempfänger

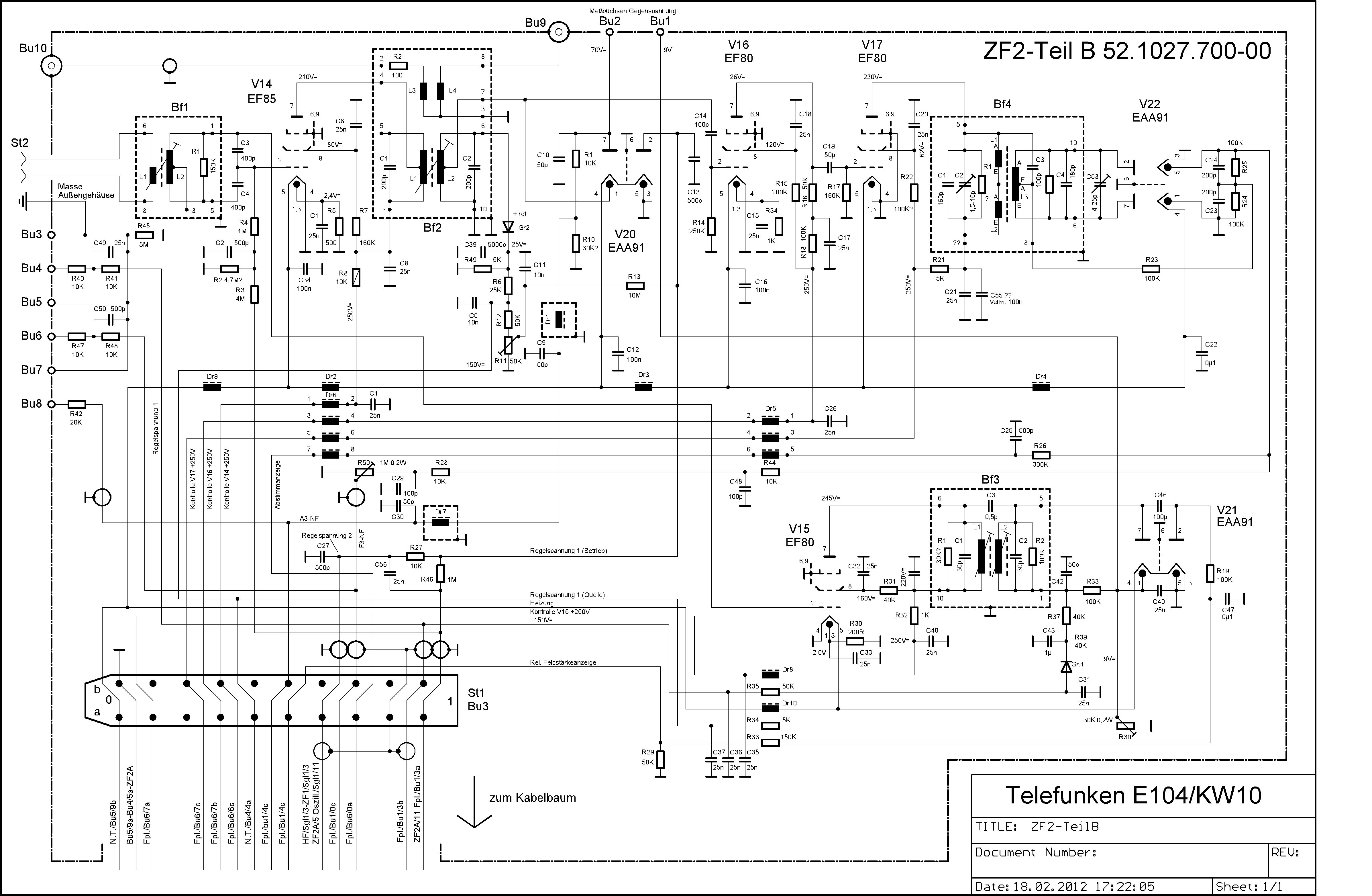

Stromlaufplan ZF2-Teil B
E104 KW10 ZF2-Teil B.jpg
JPG-Datei [937.9 KB]
E104 KW10 Kurzwellenempfänger

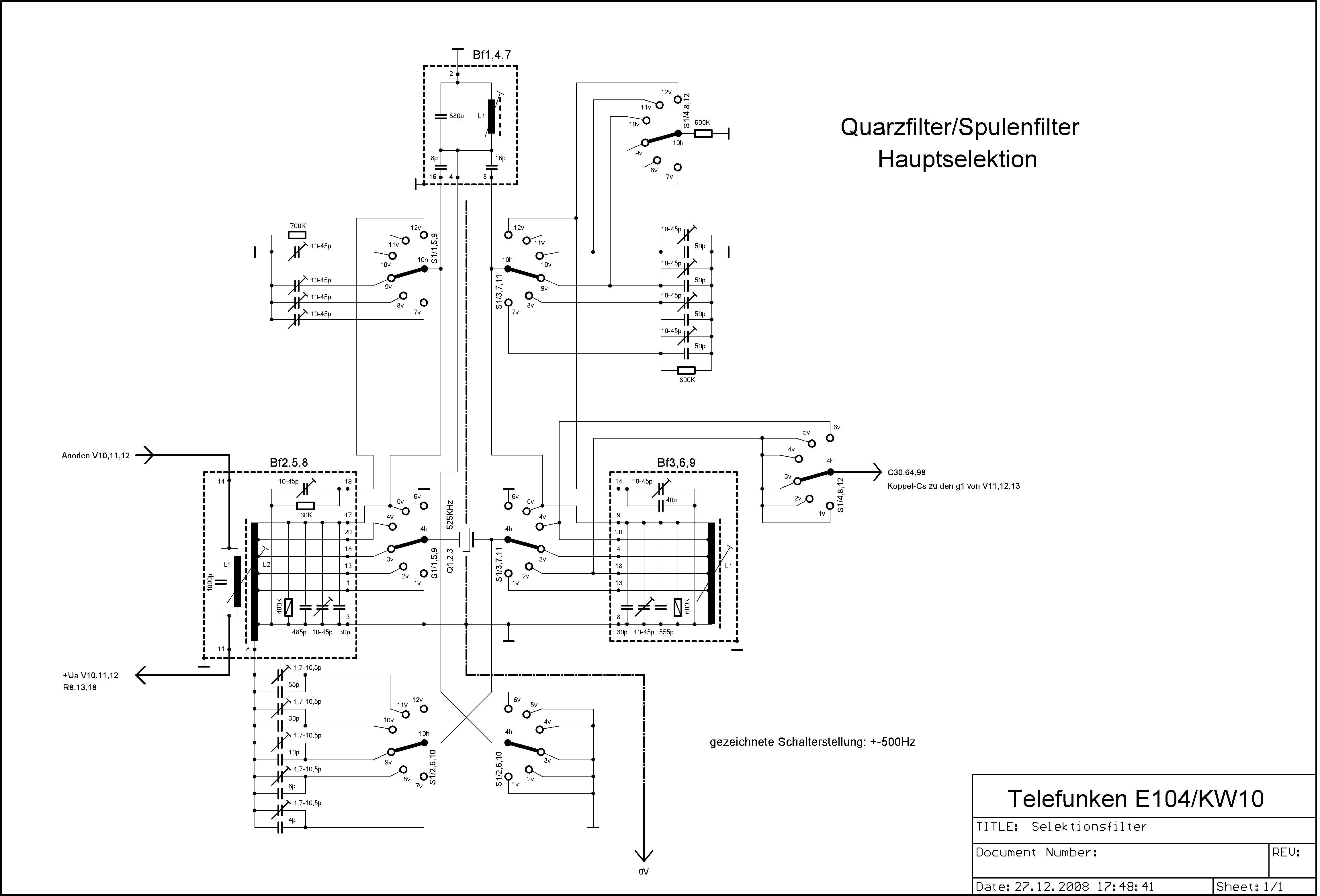

Stromlaufplan Selektionsfilter 525KHz
E104 KW10 Selektionsfilter.jpg
JPG-Datei [418.8 KB]
E104 KW10 Kurzwellenempfänger

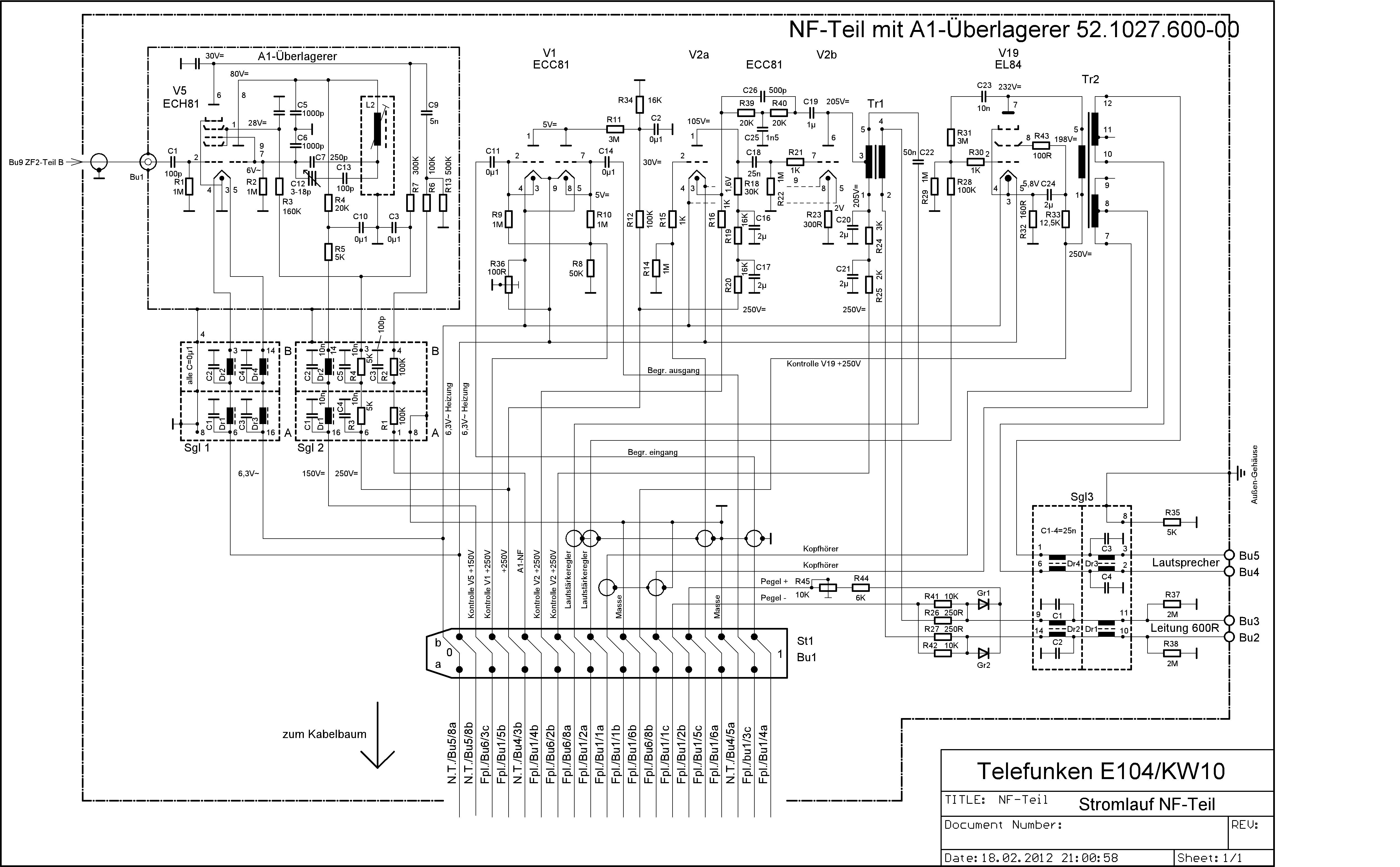

Stromlaufplan Frontplatte
E104 KW10 NF-Teil.jpg
JPG-Datei [924.4 KB]
E104 KW10 Kurzwellenempfänger

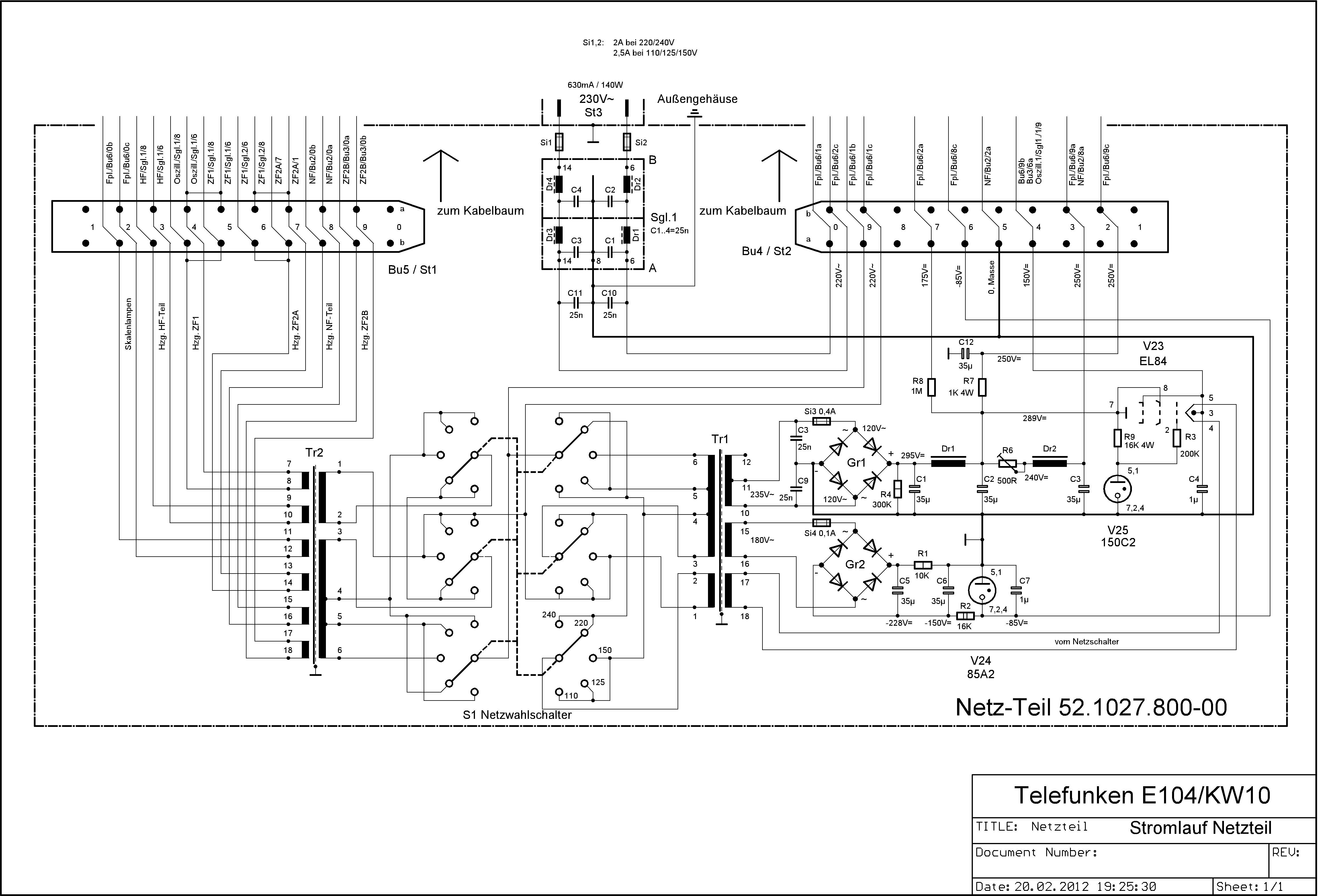

Stromlaufplan Netzteil
JPG-Datei [740.1 KB]
E104 KW10 Kurzwellenempfänger
Liste der Bauteile des Spulenrevolvers
E104KW10_Liste_Revolver.html
HTML Dokument [28.4 KB]
